Tecnología de sensores inalámbricos en telemática

Tecnología de sensores inalámbricos en telemática

Tecnología de sensores inalámbricos en telemática

S7 es una Tecnología para la colección inalámbrica de información desde los sensores autónomos en los sistemas telemáticos de transporte e industriales. La Tecnología S7 se aplica en los sistemas de monitoreo de transporte y objetos fijos. Los Parámetros medidos por los sensores autónomos y los Eventos se transmiten al terminal de monitoreo, smartphone, tableta, display y otros dispositivos compatibles con S7.

El canal de la transmisión de datos en la Tecnología S7 corresponde al estándar BLE (Bluetooth low energy, Bluetooth 4.Х) que asegura un consumo de energía ultra bajo y un funcionamiento duradero de los sensores.



Ventajas de la Tecnología S7

  • Montaje y ajuste rápidos de los sensores telemáticos.
  • Montaje simple del sistema de monitoreo sin cableado.
  • Resistencia elevada contra vandalismo, no hay cable, entonces no hay posibilidad de su deterioro.
  • Antideflagrancia y Ignifugidad del sensor, alimentación únicamente desde la batería incorporada.
  • Transmisión de datos a varios Receptores (terminales) al mismo tiempo — funcionamiento en el modo de una radio BLE («difusión») a todos los Receptores a su alcance.

Sistemas de sensores inalámbricos en telemática

Tipos de dispositivos

Varios dispositivos que funcionan a través de la Tecnología S7 en los límites del mismo objeto forman una red inalámbrica S7. En la red S7 hay dos tipos de dispositivos: Transmisores y Receptores. Cada Transmisor posee una dirección única lo que permite a los Receptores funcionar únicamente con los dispositivos preajustados.

Los Transmisores funcionan en el modo «advertising» (difusión, radio BLE) y transmiten contínuamente los resultados de las mediciones (datos). El Transmisor envía los datos al Receptor sin acoplamiento («pairing», o sea demanda-respuesta) lo que excluye el riesgo de desconexión o de acoplamiento con el Transmisor erróneo del mismo tipo. Además, en el modo de funcionamiento de radio BLE diferentes Receptores pueden recibir datos desde el mismo Transmisor al mismo tiempo.

Transmisores

Transmisores

En la caja está instalada una batería — el Transmisor funciona sin alimentación exterior. La frecuencia de la transmisión de datos es de 1 a 10 segundos en dependencia del tipo del sensor inalámbrico.

Los sensores autónomos inalámbricos que fucnionan a través de la Tecnología S7:

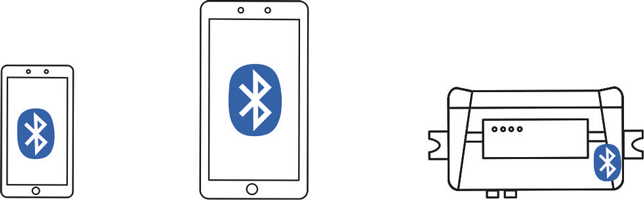

Receptores

Receptores

En la memoria del Receptor se guardan los ajustes del sensor inalámbrico desde el cuál se necesita recibir los datos. El Receptor realiza el análisis de los datos recibidos y su transmisión al servidor de monitoreo o directamente al Usuario mediante SMS/e-mail.

Los Receptores que sirven para la recepción de datos desde los sensores a través de la Tecnología S7:

  • CANUp 27 Pro – la puerta de enlace telemática con el tratamiento de datos a bordo
  • Smartphones/tabletas con el sistema Android y Bluetooth 4.1 y superiores (BLE)
  • Terminales de monitoreo de transporte compatibles con S7 (pasar)

Aplicación

Aplicación móvil para el sistema Android

Está disponible en Google Play.  Las aplicaciones se utilizan para el ajuste y visualización de datos desde los sensores inalámbricos que funcionan a través de la Tecnología S7 (Los Transmisores pueden también utilizarse por los conductores y operadores de la maquinaria para el control de ciertos parámetros de funcionamiento: nivel de combustible, volumen de combustible, temperatura de combustible, consumo de combustible, tiempo de fucnionamiento del motor (bomba).

La aplicación «Fuel Tank Monitor» se utiliza también por el conductor para el control de los llenados en  las gasolineras (Evento «Llenado»), y como «guarda de noche» para la detección y señalización del robo de combustible desde el tanque (Evento «Vaciado»).

Aplicación móvil para el sistema Android

Terminales de monitoreo compatibles
