MasterCAN DAC

Convertidores digitales a analógicos MasterCAN DAC

MasterCAN DAC es un convertidor inteligente de señales digitales y analógicas utilizado en sistemas de monitoreo de transporte GPS/GLONASS (telemática de transporte) y monitoreo de objetos fijos.

MasterCAN DAC funciona simultáneamente en dos modos:

  • convierte señales analógicas a datos digitales (PGN) del estándar CAN (J1939)
  • convierte los datos digitales (SPN) del bus de información CAN (J1939) en señales analógicas: voltaje, frecuencia, pulso, corriente, discreta, resistiva.

Tareas que resuelva

  1. Transferencia de datos de sensores analógicos a la única entrada CAN del terminal de monitoreo de transporte (terminal telemático), panel de instrumentos, panel de control o pantalla CAN.
  2. Transferencia de datos desde el bus CAN (J1939) y desde los sensores CAN/S6 al panel analógico de los instrumentos y/o al terminal telemático con múltiples entradas analógicas.
  3. Control de relés, luces de advertencia, dispositivos de sonido, según los datos de dispositivos (sensores) con interfaz CAN de salida en sistemas de monitoreo de objetos estacionarios.

Aplicación de MasterCAN DAC

MasterCAN DAC15

Convertidor de señal con funcionalidad básica para camiones y autobuses

El convertidor CAN MasterCAN DAC15, junto con el lector sin contacto CANCrocodile, se utiliza para integrar los datos del bus CAN del automóvil en un sistema Telemático que utiliza un terminal de monitoreo GPS/GLONASS con entradas analógicas.
El MasterCAN DAC15, junto con el Sensor de nivel de combustible DUT-E CAN, puede servir para mostrar información sobre el volumen de combustible en el tanque en el indicador analógico del salpicadero del vehículo.
MasterCAN DAC15 es conveniente para convertir la señal analógica de los sensores de carga por eje GNOM en la interfaz Telemática CAN J1939 / S6.

MasterCAN DAC 2113

Convertidor de señales con funcionalidad avanzada para sistemas de automatización industrial y monitoreo de objetos móviles complejos: locomotoras, máquinas de viaje, barcos fluviales y marinos, equipos agrícolas, municipales y especiales.

El amplio conjunto de entradas/salidas analógicas y la presencia de la interfaz CAN J1939/S6 en El MasterCAN DAC2113 permite la transferencia de datos desde un gran número de sensores Analógicos a la única entrada CAN del terminal de monitoreo de transporte. El uso compartido de MasterCAN DAC2113 con medidores de combustible DFM CAN y sensores de nivel de combustible DUT-e CAN es una solución conveniente para el monitoreo integral de los parámetros operativos de instalaciones móviles y estacionarias complejas: control de combustible, integración de datos de bus can estándar, recopilación de datos de sensores Analógicos estándar, control de relés y lámparas.

Configuración de MasterCAN DAC

La configuración de MasterCAN DAC se realiza mediante el software especial Service S6 MasterCAN y el kit de Servicio S6 SK a través de la interfaz K-Line (SAE 14230). En el modo de puerta de enlace Digital-analógica, el SOFTWARE permite configurar las salidas analógicas de MasterCAN DAC de acuerdo con los parámetros (SPN) de los mensajes CAN recibidos del bus del automóvil (PGN).

Сonfiguración de puerta de enlace digital a analógica

La lista de SPN prioritarios para MasterCAN DAC contiene las características operativas más importantes del vehículo para la telemática de transporte:

  • nivel y volumen de combustible en el tanque
  • temperatura (aceite, combustible, refrigerante, aire ambiente, etc.)
  • presión (aceite, combustible)
  • consumo de combustible
  • revoluciones del motor
  • velocidad de movimiento
  • alimentación de red de a bordo
  • carga por eje, etc.

En el modo Ajustador el Software, permite ajustar los parámetros (SPN) de la salida de PGN de MasterCAN DAC de acuerdo con las características de la señal analógica de entrada recibida. Por ejemplo, puede ajustar la tabla de calibración de carga por eje en función de la presión del circuito neumático.

Ajustador. Puerta de enlace digital a analógica

Nombre del indicador, unidad de medida

MasterCAN DAC15

MasterCAN DAC2113

Interfaz digital

CAN/S6

Temperatura ambiente de trabajo 0С

de -40 hasta +85

Voltaje de alimentación, V

de 9 hasta 45

Interfaz digital

CAN/S6

Consumo de corriente a una voltaje nominal de alimentación de 12/24 V, mA

100/50

Grado de protección de la carcasa

IP40

Peso, kg, no más

0,08

0,32

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

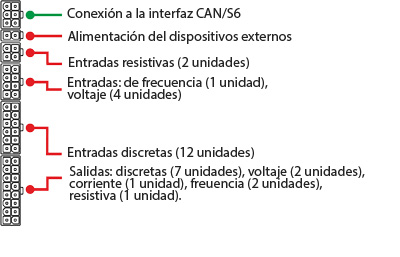

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Especificaciones técnicas

Nombre del indicador, unidad de medida

MasterCAN DAC15

MasterCAN DAC2113

Interfaz digital

CAN/S6

Temperatura ambiente de trabajo 0С

de -40 hasta +85

Voltaje de alimentación, V

de 9 hasta 45

Interfaz digital

CAN/S6

Consumo de corriente a una voltaje nominal de alimentación de 12/24 V, mA

100/50

Grado de protección de la carcasa

IP40

Peso, kg, no más

0,08

0,32

Señales analógicas
Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Documentos

MasterCAN DAC

Convertidores digitales a analógicos MasterCAN DAC

MasterCAN DAC es un convertidor inteligente de señales digitales y analógicas utilizado en sistemas de monitoreo de transporte GPS/GLONASS (telemática de transporte) y monitoreo de objetos fijos.

MasterCAN DAC funciona simultáneamente en dos modos:

  • convierte señales analógicas a datos digitales (PGN) del estándar CAN (J1939)
  • convierte los datos digitales (SPN) del bus de información CAN (J1939) en señales analógicas: voltaje, frecuencia, pulso, corriente, discreta, resistiva.

Tareas que resuelva

  1. Transferencia de datos de sensores analógicos a la única entrada CAN del terminal de monitoreo de transporte (terminal telemático), panel de instrumentos, panel de control o pantalla CAN.
  2. Transferencia de datos desde el bus CAN (J1939) y desde los sensores CAN/S6 al panel analógico de los instrumentos y/o al terminal telemático con múltiples entradas analógicas.
  3. Control de relés, luces de advertencia, dispositivos de sonido, según los datos de dispositivos (sensores) con interfaz CAN de salida en sistemas de monitoreo de objetos estacionarios.

MasterCAN DAC15

Convertidor de señal con funcionalidad básica para camiones y autobuses

El convertidor CAN MasterCAN DAC15, junto con el lector sin contacto CANCrocodile, se utiliza para integrar los datos del bus CAN del automóvil en un sistema Telemático que utiliza un terminal de monitoreo GPS/GLONASS con entradas analógicas.
El MasterCAN DAC15, junto con el Sensor de nivel de combustible DUT-E CAN, puede servir para mostrar información sobre el volumen de combustible en el tanque en el indicador analógico del salpicadero del vehículo.
MasterCAN DAC15 es conveniente para convertir la señal analógica de los sensores de carga por eje GNOM en la interfaz Telemática CAN J1939 / S6.

MasterCAN DAC 2113

Convertidor de señales con funcionalidad avanzada para sistemas de automatización industrial y monitoreo de objetos móviles complejos: locomotoras, máquinas de viaje, barcos fluviales y marinos, equipos agrícolas, municipales y especiales.

El amplio conjunto de entradas/salidas analógicas y la presencia de la interfaz CAN J1939/S6 en El MasterCAN DAC2113 permite la transferencia de datos desde un gran número de sensores Analógicos a la única entrada CAN del terminal de monitoreo de transporte. El uso compartido de MasterCAN DAC2113 con medidores de combustible DFM CAN y sensores de nivel de combustible DUT-e CAN es una solución conveniente para el monitoreo integral de los parámetros operativos de instalaciones móviles y estacionarias complejas: control de combustible, integración de datos de bus can estándar, recopilación de datos de sensores Analógicos estándar, control de relés y lámparas.

Configuración de MasterCAN DAC

La configuración de MasterCAN DAC se realiza mediante el software especial Service S6 MasterCAN y el kit de Servicio S6 SK a través de la interfaz K-Line (SAE 14230). En el modo de puerta de enlace Digital-analógica, el SOFTWARE permite configurar las salidas analógicas de MasterCAN DAC de acuerdo con los parámetros (SPN) de los mensajes CAN recibidos del bus del automóvil (PGN).

Сonfiguración de puerta de enlace digital a analógica

La lista de SPN prioritarios para MasterCAN DAC contiene las características operativas más importantes del vehículo para la telemática de transporte:

  • nivel y volumen de combustible en el tanque
  • temperatura (aceite, combustible, refrigerante, aire ambiente, etc.)
  • presión (aceite, combustible)
  • consumo de combustible
  • revoluciones del motor
  • velocidad de movimiento
  • alimentación de red de a bordo
  • carga por eje, etc.

En el modo Ajustador el Software, permite ajustar los parámetros (SPN) de la salida de PGN de MasterCAN DAC de acuerdo con las características de la señal analógica de entrada recibida. Por ejemplo, puede ajustar la tabla de calibración de carga por eje en función de la presión del circuito neumático.

Ajustador. Puerta de enlace digital a analógica

Nombre del indicador, unidad de medida

MasterCAN DAC15

MasterCAN DAC2113

Interfaz digital

CAN/S6

Temperatura ambiente de trabajo 0С

de -40 hasta +85

Voltaje de alimentación, V

de 9 hasta 45

Interfaz digital

CAN/S6

Consumo de corriente a una voltaje nominal de alimentación de 12/24 V, mA

100/50

Grado de protección de la carcasa

IP40

Peso, kg, no más

0,08

0,32

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Especificaciones técnicas

Nombre del indicador, unidad de medida

MasterCAN DAC15

MasterCAN DAC2113

Interfaz digital

CAN/S6

Temperatura ambiente de trabajo 0С

de -40 hasta +85

Voltaje de alimentación, V

de 9 hasta 45

Interfaz digital

CAN/S6

Consumo de corriente a una voltaje nominal de alimentación de 12/24 V, mA

100/50

Grado de protección de la carcasa

IP40

Peso, kg, no más

0,08

0,32

Señales analógicas
Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 15

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Conectores MasterCAN DAC 2113

Documentos
