Débitmètre de carburant DFM. Jauge à carburant pour mesurer la consommation réelle de carburant.


Le débitmètre de carburant DFM est conçu pour mesurer la consommation de carburant diesel dans les véhicules suivants:
  • camions;
  • véhicules de traction;
  • tracteurs de types différents;
  • chargeurs;
  • niveleuses;
  • engins de chantier;
  • chaudières;
  • bateaux;
  • brûleurs;
  • transports technologique;
  • installations fixes à moteur diesel, etc.
 Débitmètre carburant 90AP

Le débitmètre linéaire de carburant DFM peut être appliquée pour le calcul du carburant à la fois d’une façon autonome et en tant que partie du système de suivi de véhicules et de surveillance de carburant.
Le jauge à carburant DFM permet de résoudre les tâches suivantes:

  • le contrôle de consommation du carburant;
  • le réglage de la consommation du carburant;
  • la détection et la prévention du vol de carburant;
  • l’optimisation de la consommation du carburant et la surveillance en temps réel;
  • l’examen du moteur sur la consommation de carburant.

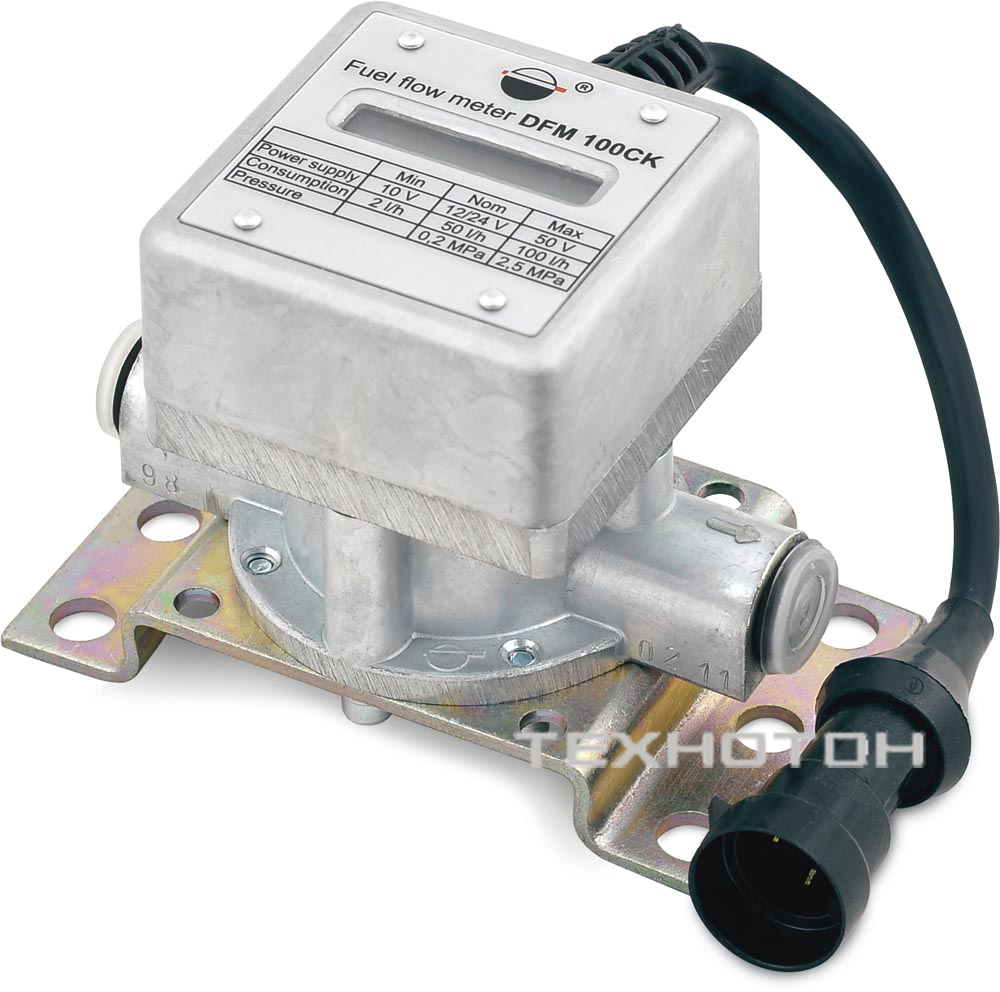

 Compteur de carburant 100C
Le débitmètre de carburant DFM permet de recevoir des informations objectives sur la consommation effective du carburant et sur le temps de combustion des véhicules. Il permet également de réduire les coûts de carburant et de réparation. Il est possible de déterminer des taux de consommation de carburant pour certaines routes et certaines opérations technologiques.

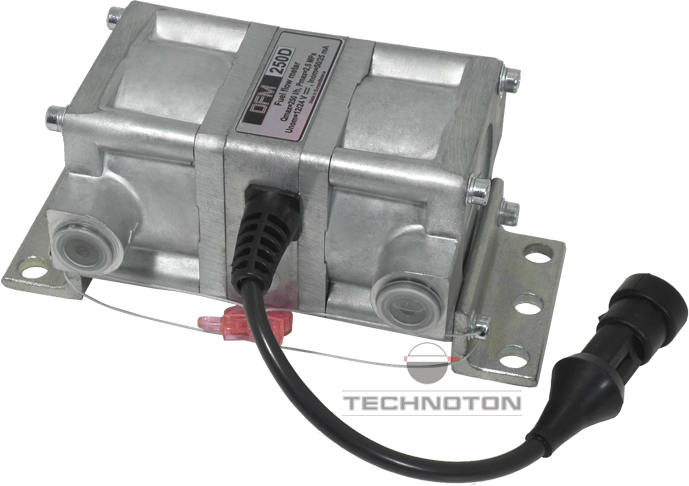

L'effet économique de l'utilisation des débitmètres de carburant varie dans de diverses compagnies, habituellement de 10 à 40%, selon la situation de départ et la persistance de gestion.		 Débitmètres à pression différentielle
Informations pour la commande
La gamme d'appareils DFM comprend les modèles suivants:

  • le débitmètre de carburant autonome avec écran (compteur de carburant/ fuel flow meter);
  • le débitmètre de carburant avec interface pulse;
  • le débitmètre à pression différentielle pour carburant.
Désignation des modèles DFM
 Le choix des modèles DFM pour un moteur à combustion interne / générateur de fluide caloporteur
Désignation des modèles DFM
Moteur,
kW		 Productivité de la chaleur de chaudier, kW Débitmètre recommendé Kit d'outils recommendé
jusqu’à 80 jusqu’à 400 DFM 50 № 2
80-150 400-800 DFM 90,
DFM 100		 № 2
150-300 800-1500 DFM 220,
DFM 250		 № 4
300-500 1500-3500 DFM 400 № 4
Le principe de fonctionnement
Le jauge de carburant DFM a une chambre de mesure en forme d’anneau à trois dimension. DFM génère une impulsion, lorsque le volume de carburant (qui est égal au volume de la chambre de mesure) passe à travers elle.
Pour apprendre d’une façon détaillée comment chaque modèle DFM fonctionne visitez s'il vous plaît les pages de notre production.
Fluides mesurés
Le débitmètre de carburant DFM peut être utilisé pour mesurer la consommation des liquides suivants:
  • le carburant diesel;
  • l'huile de chauffage;
  • l’huile à moteur;
  • d'autres types de liquides avec viscosité cinématique de 1,5 à 6 mm2/sec*
* Son application pour des liquides plus visqueux est également possible, mais la consommation maximale doit être moins que le point critique et la pression sur le compteur descend. Tous les débitmètres DFM sont testés avec du carburant diesel. Spécifiez s'il vous plaît le type de carburant et de la viscosité lors de votre commande.
Les matériaux résistants à l'essence sont utilisés pour la fabrication de DFM. Utilisez des moyens de sécurité conformément à la législation nationale lorsque vous travaillez avec de l'essence.
Caractéristiques
  • protection contre l’intervention non autorisée et manipulations avec le débitmètre;
  • résistant aux vibrations et aux impacts hydrauliques;
  • grand filtre d'ébouage intégré;
  • répond aux normes de compatibilité électromagnétique de route, protégé de l’influence mécanique et climatique;
  • chambre de mesure en zinc et aluminium qui permet de recevoir des resultéts précis;
  • série complète d'accessoires de montage;
  • tous les débitmètres DFM sont testés sur l'installation métrologique certifiée.
Spécifications

Filetage de raccordement   M14x1.5
Pression nominale, MPa   0.2
Pression maximum, MPa   2.5
Tension d'alimentation, V   10-50
Protection contre les surtensions, V   ≤100
Consommation effective, mA   ≤25 (24 V)
≤50 (12 V)
Température de fonctionnement, °C   sans écran: de -40 à +80;
avec écran: from -20 to +60
Montage



Les débitmètres de carburant DFM s’installent dans la ligne de carburant des véhicules selon des schémas de montage approuvées. Un tuyau de carburant et un kit de montage peuvent en outre être inclus dans le forfait de livraison.
Nous vous recommandons fortement de sceller les raccords après la sortie du compteur de débit carburant.



Pour obtenir des informations détaillées sur le montage de jauges à combustible DFM contactez s'il vous plaît l’assistance technique.



Schéma de montage du débitmètre DFM avant pompe
   Schéma de montage du débitmètre DFM après pompe
Schéma de montage du débitmètre DFM avant pompe   Schéma de montage du débitmètre DFM après pompe

Plage de mesures et dégré de précision

Modèle   Diamètre nominal   Consommation initiale,
l/h		   Débit nominal mini,
l/h		   Débit nominal maxi,
l/h		   Inexactitude,
±%
DFМ 50 AK, B, C, CK   6   0.5   1   50   1
DFМ 90 AP   6   0.5   3   90   2
DFМ 100 AK, B, C, CK   6   0.5   2   100   1
DFМ 220 AP   8   2   8   220   2
DFМ 250 AK, C, CK   8   2   5   250   1
DFМ 400 AK, C, CK   10   20   30   400   2

Plage de mesures et dégré de précision des débitmètres de carburant différentiels.
Garantie


Le débitmètre DFM logode carburant est garanti 18 mois depuis la date du montage dans les conditions normales d’utilisation ou 24 mois depuis la date de production.
