Sensor de nivel de combustible DUT-E. El volumen de combustible y la medición de nivel

El sensor de combustible DUТ-E está diseñado para conseguir una máxima precisión del nivel de la medición de combustible en todos los tipos de depósitos de vehículos y también en depósitos de instalación fija.
Puede utilizarse DUТ-E como un sensor de nivel de combustible ordinario o como un sensor adicional, que se utiliza con AVL, FMS, sistemas de control de depósitos o sitemas de monitorización de vehículos.
Como parte del sistema telemático DUТ-E sirve:

para recibir información segura sobre el nivel corriente de combustible en el depósito del vehículo;
para definir el volumen de combustible del vehículo;
para detectar el robo del combustible del depósito;
para realizar el control remoto del depósito;
para determinar el consumo del combustible.

FÁCIL DE INSTALAR, LA MEDICIÓN PRECISA

Características

la independencia eléctrica del depósito de combustible;
permite cortar hasta 30% de su longitud inicial sin usar la recalibración;
protege el sensor del nivel de combustible contra el corto circuito;
protege contra la subida de tensión (hasta 100 V);
los sensores son calibrados, es decir, los componentes son intercambiables y no es necesario calibrar el depósito cada vez que se cambie el sensor DUТ-E;
la señal de salida es estable y exacta;
la bayoneta se cierra y las partes exteriores del sensor tienen el tamaño pequeño;
existe la posibilidad de cerrar.

Especificación

El principio del funcionamiento		Capacitivo
Margen de error en la medición		±1%
El voltaje de alimentación		10..50 V, protección hasta 100 V
La temperatura de funcionamiento		-40 ..+85 ^оC
El consumo de la corriente		< 10 mA
Salida		DUТ-E A5: analog, el intervalo de voltaje de salida 1.5-4.5 V; DUТ-E A10: analog, el intervalo de voltaje de salida 2.5-9 V; DUТ-E 485: digital, el protocolo DUТ-E COM; DUТ-E 232: digital, el protocolo DUТ-E COM; DUТ-E F: la frecuencia de salida 500-1500 Hz.
Longitud (mm)		2000, 1400, 1000, 700*, 500, 350, 250, 180

* - solo para DUТ-E 232/485

El control de volumen de combustible en los sistemas de monitorización de vehículos

DUТ-E tiene una brida de 5 tornillos y se instala en lugar del sensor ordinario del nivel del combustible o en un agujero especial en el depósito de combustible.

Recomendamos instalar DUТ-E en el centro geómetrico del depósito.

Al instalar el sensor de nivel de combustible DUТ-E es necesario hacer un proceso de la calibración del depósito. Como resultado tenemos una tabla de conformidad de volumen de combustible en el depósito con la señal de salida de DUТ-E. El sistema de monitorización del depósito utiliza los datos obtenidos para determinar el volumen de combustible en el depósito.
Los DUТ-E 232 y DUТ-E 485 pueden calcular el volumen de combustible (en litros o en porcentaje del depósito) en el mensaje de salida. La tabla de calibración se graba en la memoria de DUТ-E por medio de SK DUТ-E juego de servicio.

Sensor de combustible DUT-E en un depósito

El sensor de nivel de combustible DUТ-E transmite la información sobre la subida o la bajada del nivel del combustible o el volumen en el depósito al dispositivo GPS de monitorización. El sistema de monitorización de vehículos con ayuda de GPS determina la posición y el tiempo. El usuario del sistema recibe la información sobre los cambios del nivel del combustible en forma de tablas o diagramas. Se puede presentar el abastecimiento de combustible o los datos de robo en forma visual.

Esquema de volumen del sensor de nivel de combustible DUT-E en un depósito

Los trackers de monitoreo de transporte, que son compatibles con el DUT-E

	СКРТ 31 y DUT-E A5 СКРТ 25 y DUT-E A5 СКРТ 45 y DUT-E A5
	Helios_Adv y DUT-E A5, DUT-E A10
	Queclink GV200 y DUT-E 232
	MapOn GBOX6 y DUT-E A5 MapOn GBOX6 y DUT-E 232
	NaviFleet ET100 y DUT-E 485 NaviFleet ET100 y DUT-E A5, DUT-E A10 NaviFleet ET100 y DUT-E 232
	Locarus_702R y DUT-E A5, DUT-E A10
	Naviset_GT-10 y DUT-E A5, DUT-E A10
	IRZ-Lira y DUT-E А5, DUT-E A10
	Signal S-2117 y DUT-E 485
	Autograf GSM+ y DUT-E 485 Autograf GSM+ y DUT-E A5, DUT-E A10
	SKAUT MT-600 GP PRO y DUT-E 485 SKAUT MT-600 GP PRO y DUT-E A5, DUT-E A10 SKAUT MT-530 y DUT-E A5, DUT-E A10

Accesorios

Imagen	Nombre	Propósito
	El indicador de la interfaz de combustible la unidad UC-1	Está diseñado para la conexión del indicador de nivel de combustible en el tablero de instrumentos con el sensor DUТ-E A5. Se puede utilizar con otros aparatos de medición de nivel de combustible, que tengan la señal de salida analógica (de 1.5 a 4.5 V). UC-1-90 (90 Ohm, correlación directa); UC-1-800 (800 Ohm, correlación inversa).
	El sumador de DUТ-E F	Sirve para sumar hasta 4 señales de frecuencia del sensor de nivel de combustible y convertirlos en señales analógicas. Se utiliza en los sistemas de monitorización de depósitos.
	El tapón del agujero del depósito de combustible	El tapón sirve para cerrar el agujero del depósito de combustible en vez de DUТ-E.

Garantía

El período de garantía es de 18 meses a partir de la fecha de la instalación o de 24 meses a partir de la fecha de la fabricación.

Enlaces útiles

Sensores de nivel de combustible DUT-E. Manual de instrucciones
El certificado de la seguridad electromagnética de los sensores de nivel de combustible DUT-E A5/A10/F durante el montaje en los vehículos
El certificado de la seguridad electromagnética de los sensores de nivel de combustible DUT-E 232/485 durante el montaje en los vehículos

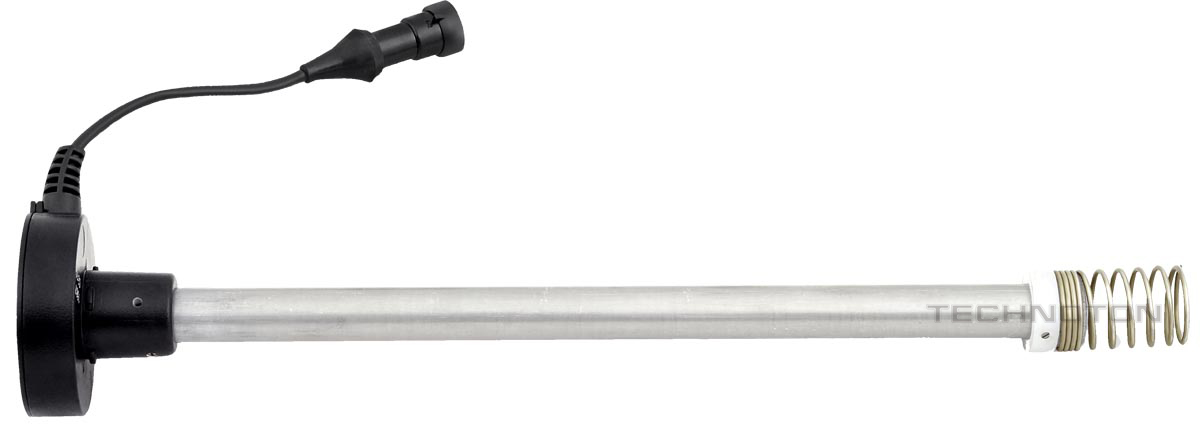

Sensor de nivel de combustible DUT-E

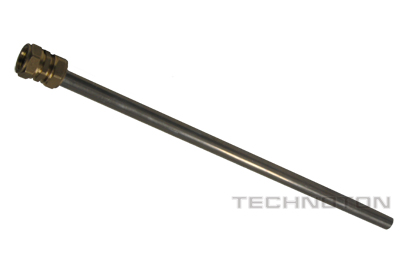

Sección adicional DUT-E
